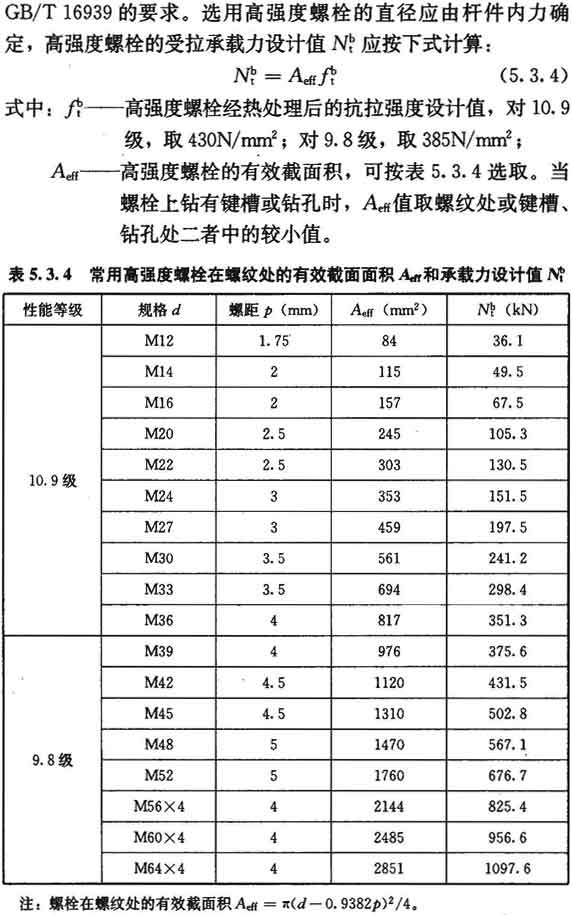

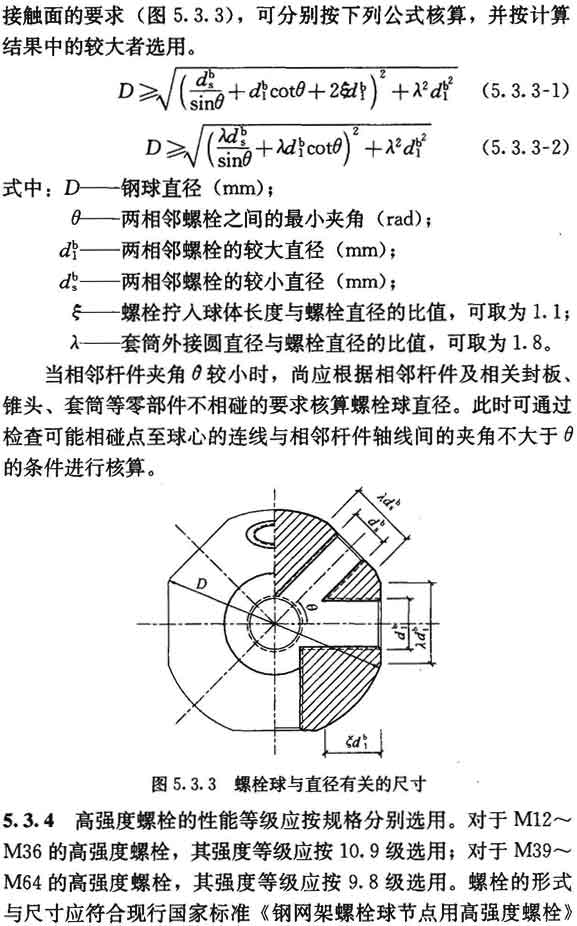

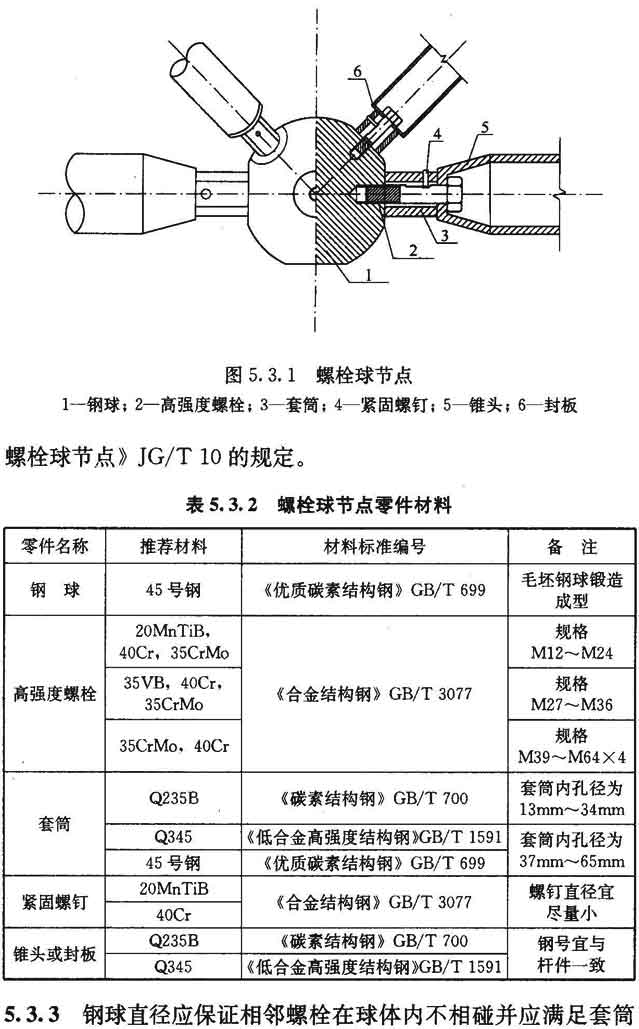

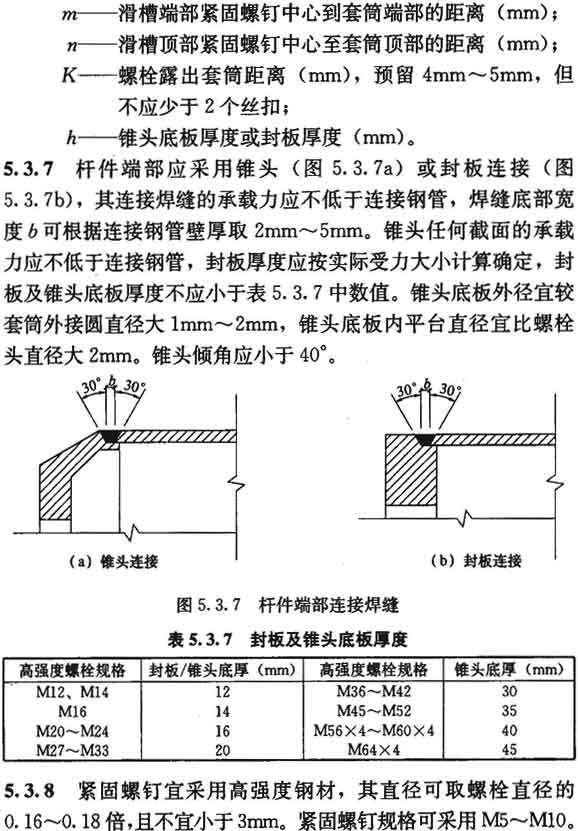

5．3 螺栓球节点 5．3．1 螺栓球节点(图5．3．1)应由钢球、高强度螺栓、套筒、紧固螺钉、锥头或封板等零件组成，可用于连接网架和双层网壳等空间网格结构的圆钢管杆件。 5．3．2 用于制造螺栓球节点的钢球、高强度螺栓、套筒、紧固螺钉、封板、锥头的材料可按表5．3．2的规定选用，并应符合相应标准技术条件的要求。产品质量应符合现行行业标准《钢网架 5．3．5 受压杆件的连接螺栓直径，可按其内力设计值绝对值求得螺栓直径计算值后，按表5．3．4的螺栓直径系列减少1～3个级差。 5．3．6 套筒(即六角形无纹螺母)外形尺寸应符合扳手开口系列，端部要求平整，内孔径可比螺栓直径大1mm。 套筒可按现行国家标准《钢网架螺栓球节点用高强度螺栓》GB／T 16939的规定与高强度螺栓配套采用，对于受压杆件的套筒应根据其传递的最大压力值验算其抗压承载力和端部有效截面的局部承压力。 对于开设滑槽的套筒应验算套筒端部到滑槽端部的距离，应使该处有效截面的抗剪力不低于紧固螺钉的抗剪力，且不小于1．5倍滑槽宽度。
